Тормозные стенды STENTOR
Силовые тормозные стенды STENTOR предназначены для измерения параметров и оценки эффективности рабочей, резервной и стояночной тормозных систем транспортных средств: легковых и грузовых автомобилей, автобусов, автопоездов и спецтехники с максимальной нагрузкой на ось до 16 или 20 тонн.
Стенды используются испытательными лабораториями, станциями техосмотра, автосервисами, пассажирскими автотранспортными предприятиями, грузоперевозчиками и надзорными органами. Оборудование может работать самостоятельно или в составе комплексных диагностических линий. Стенды сертифицированы по требованиям технических регламентов Таможенного Союза и внесены в Государственный реестр средств измерений России.
Принцип действия и измеряемые параметры
Принцип действия стенда заключается в принудительном вращении с заданной скоростью колес диагностируемой оси автомобиля и измерении усилий, возникающих при торможении автомобиля на стенде.
Стенд оснащен встроенной системой взвешивания транспортных средств, системой блокировки двигателей привода и датчиком для измерения силы, создаваемой на органах управления тормозной системой. Стенд может быть укомплектован устройством измерения давления в контуре пневматической тормозной системы.
Измеряемые данные
Тормозные силы каждого колеса.
Усилие прокручивания незаторможенных колес.
Овальность барабанных и эксцентриситет дисковых тормозов.
Тормозные силы основной, стояночной и резервной тормозной системы.
Расчетные и дополнительные параметры
Нагрузка на ось автомобиля.
Удельная тормозная сила.
Усилия, прикладываемые к органу управления тормозными системами.
Мобильный тормозной стенд STENTOR-16M/20M

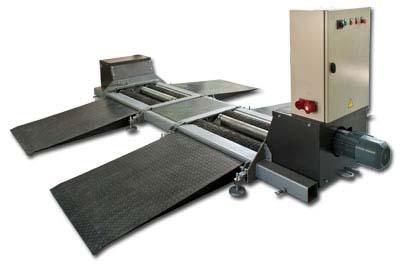

Конструктивной основой мобильного стенда является опорное устройство из двух блоков роликов. Привод роликов осуществляется от мотор-редукторов, а усилия при торможении воспринимаются силоизмерительными датчиками и передаются в блок управления.
Низкий профиль рабочей зоны высотой 160 мм, электромагнитная блокировка тормозных роликов и удобные пандусы делают въезд и съезд автомобиля легким. Стенд подходит для автомобилей с низким клиренсом без угрозы повреждения деталей.

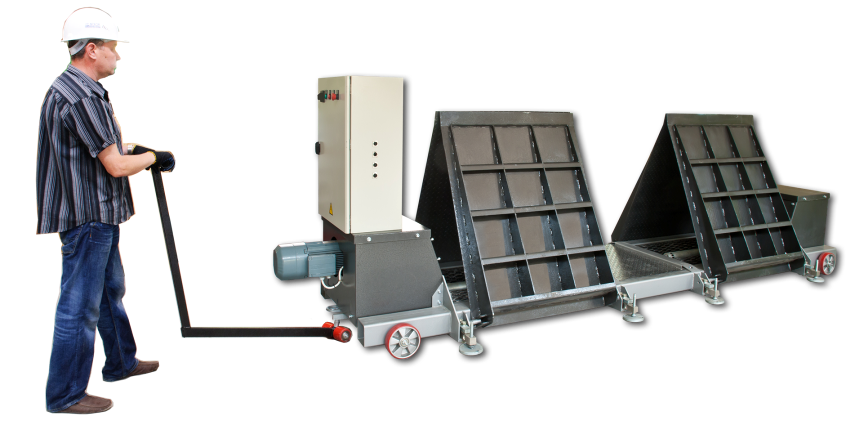

Стенд оборудован съемными колесами и может перемещаться силами одного человека. В случае необходимости он транспортируется на легковом автоприцепе и приводится в рабочее состояние за десять минут силами одного-двух человек без применения спецтехники и грузоподъемных механизмов.

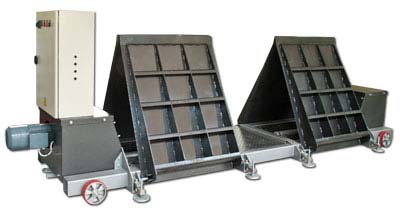

Напольное исполнение не требует фундаментных работ, приямков и фундаментов. В сложенном состоянии стенд занимает площадь 4 кв.м и может храниться в любом удобном месте, в том числе в неотапливаемых помещениях.
| Характеристика | STENTOR-16M | STENTOR-20M |
| Тип исполнения | Мобильный | Мобильный |
| Максимальная нагрузка на ось, тонн | 16 | 20 |
| Диапазон измерений тормозной силы, кН | 0,1÷42 | 0,1÷60 |
| Погрешность измерений силы, % | ±3 | |
| Диапазон измерений нагрузки на ось, кН | 0,5÷160 | 0,5-200 |
| Погрешность измерений нагрузки на ось, % | ±3 | |
| Диапазон измерений сил, прикладываемых к органам управления, Н | 20÷1000 | |
| Погрешность измерений сил, прикладываемых к органам управления, % | ±7 | |
| Габариты рабочей зоны ДхШхВ, мм, не более | 3000х3400х200 | |
| Диаметр ролика, мм | 155 | |
| Допустимая ширина колесной базы ТС, мм | 800÷2800 | |
| Диапазон рабочих температур, °С | от -20 до +50 | |
| Электропитание, В | 380 | |
| Потребляемая мощность, кВт, не более | 8 | 12 |
| Тип связи стенда с пультом управления | Радиоканал | |
| Интерфейс для связи с ПК и смартфоном | Bluetooth / WiFi | |
| Межповерочный интервал, мес | 12 | |
| Гарантия, мес. | 12 | |
Стационарный тормозной стенд STENTOR-16S/20S
Конструктивной основой стационарного стенда являются два опорных устройства, состоящих из блока роликов. Привод роликов осуществляется от мотор-редуктора, а сигналы с датчиков поступают в блок управления и передаются на персональный компьютер.

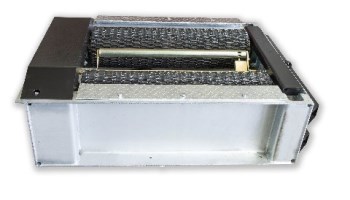

Стенд устанавливается на осмотровой яме. Расположение задних опорных роликов выше передних уменьшает вероятность выталкивания автомобиля со стенда и повышает стабильность измерений. Металлоконструкция полностью оцинкована методом горячего цинкования.
| Характеристика | STENTOR-16S | STENTOR-20S |
| Тип исполнения | Стационарный | Стационарный |
| Максимальная нагрузка на ось, тонн | 16 | 20 |
| Диапазон измерений тормозной силы, кН | 0,1÷42 | 0,1÷60 |
| Погрешность измерений силы, % | ±3 | |
| Диапазон измерений нагрузки на ось, кН | 0,5÷160 | 0,5-200 |
| Погрешность измерений нагрузки на ось, % | ±3 | |
| Диапазон измерений сил, прикладываемых к органам управления, Н | 20÷1000 | |
| Погрешность измерений сил, прикладываемых к органам управления, % | ±7 | |
| Габаритные размеры каждого блока с закладной рамой ДхШхВ, мм, не более | 1400х1000х700 | |
| Диаметр ролика, мм | 260 | |
| Допустимая ширина колесной базы ТС, мм | 800÷2800 | |
| Диапазон рабочих температур, °С | от -20 до +50 | |
| Электропитание, В | 380 | |
| Потребляемая мощность, кВт, не более | 22 | 30 |
| Тип связи стенда с пультом управления | Радиоканал | |
| Интерфейс для связи с ПК и смартфоном | Bluetooth / WiFi | |
| Межповерочный интервал, мес | 12 | |
| Гарантия, мес. | 12 | |
Система имитации нагрузки на ось
В соответствии с ГОСТ 33670-2015 тормозные стенды для испытательных лабораторий должны быть оборудованы системой имитации нагрузки на ось, предназначенной для дополнительного нагружения оси транспортного средства при проверке тормозной системы.
Аналогичное требование предъявляют ГОСТ Р 59889-2021 и ISO-21069. Все тормозные стенды серии STENTOR в соответствии с сертификатом средств измерений N 83231-81 могут быть укомплектованы системой имитации нагрузки на ось. Эта система входит в базовый комплект поставки стендов для испытательных лабораторий.

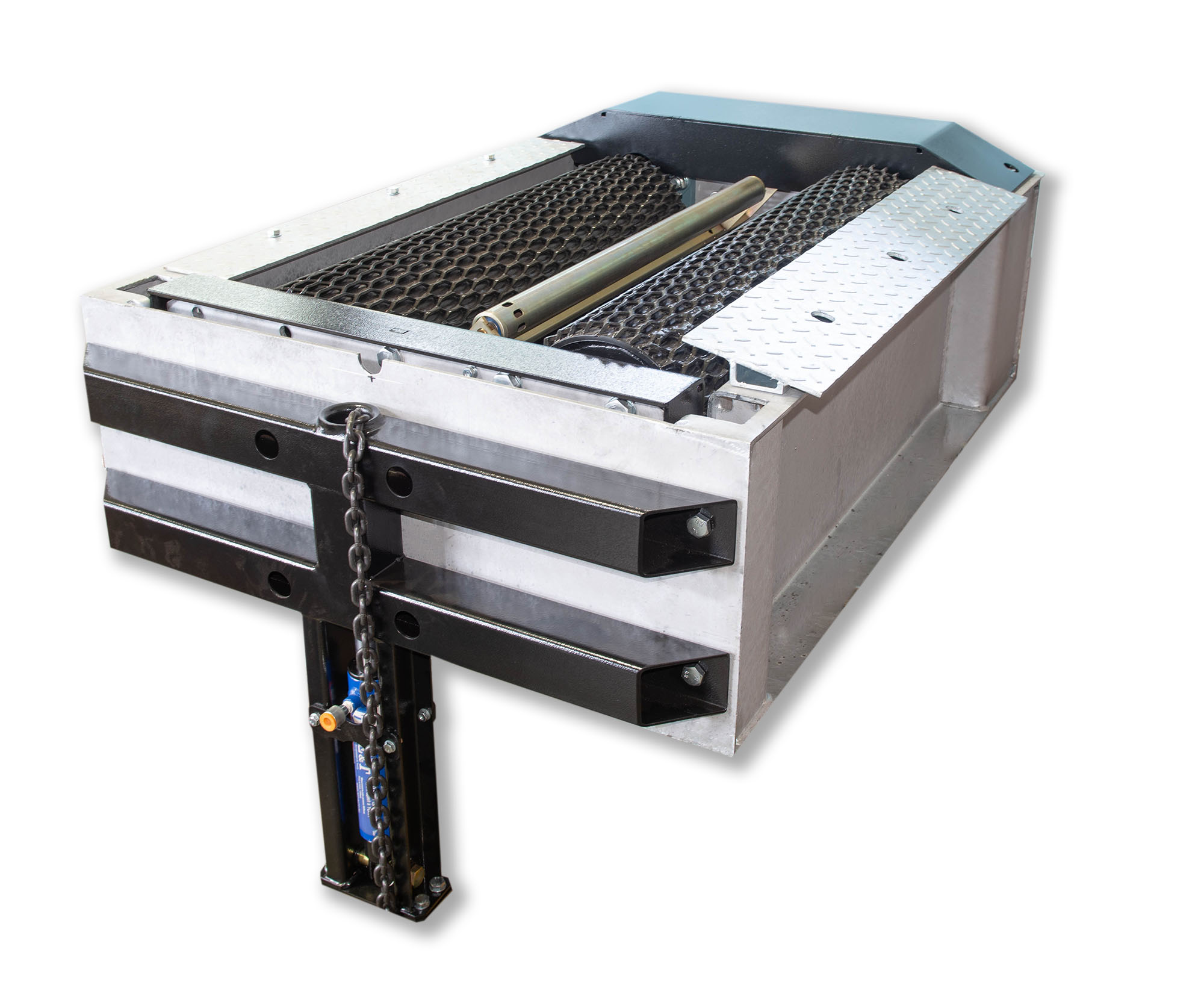

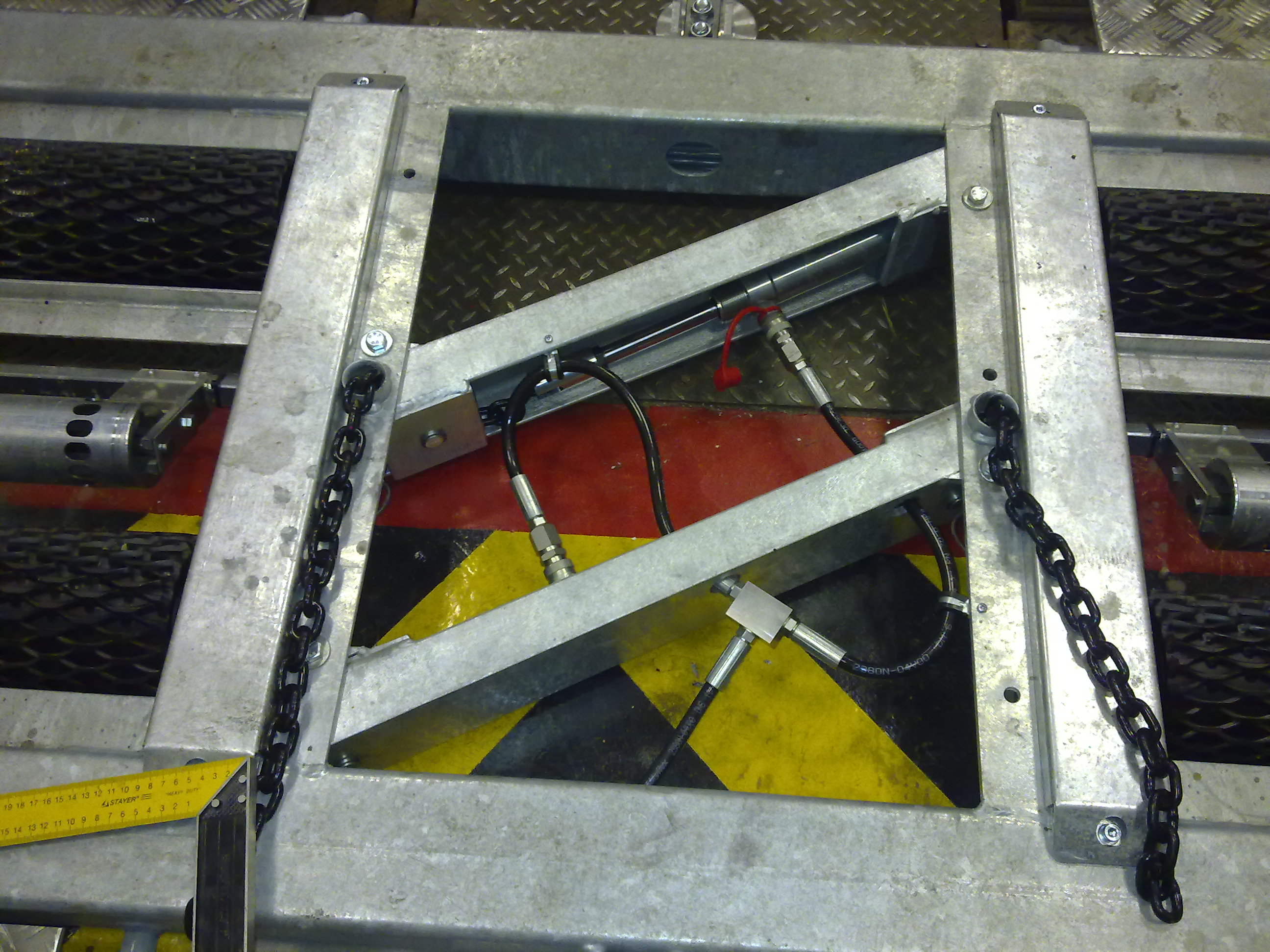

Система состоит из гидроцилиндров, гидравлического насоса и измерительного датчика. Притяжение измеряемой оси к роликам происходит через специальные стропы, закрепленные к штокам гидроцилиндров, которые имитируют дополнительное нагружение транспортного средства.
| Наименование характеристики | Показатель |
| Типы диагностируемых транспортных средств | Легковые, грузовые автомобили и автобусы |
| Имитируемая нагрузка на ось, не более, тонн | 10 |
| Максимальное давление в гидросистеме, не более, бар | 800 |
| Базовый комплект поставки системы | Ед. измер. | Количество |
| Гидроцилиндр с установочной металлоконструкцией | штук | 2 |
| Рукава высокого давления | комплект | 1 |
| Насос гидравлический | штук | 1 |
| Измерительный датчик с кабелем | штук | 1 |
| Крепления притяжные | комплект | 1 |
Базовая комплектация, поставка и гарантия
| Базовая комплектация мобильного стенда | Количество |
| Устройство опорное со шкафом управления, комплект | 1 |
| Рычаг для перемещения стенда, штук | 1 |
| Пандус въездной, штук | 4 |

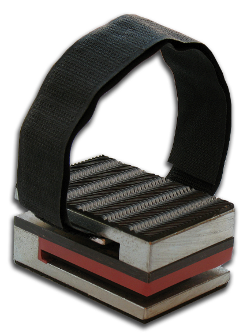

| Датчик измерения усилия на педали тормоза, штук | 1 |
| Техническая документация (паспорт, РЭ на стенд), комплект | 1 |
| Программа Stentor Mobile для работы со смартфоном | 1 |
| Устройство калибровочное, комплект | 1 |
| Система имитации нагрузки на ось, комплект | 1 |
| Базовая комплектация стационарного стенда | Количество |
| Устройство опорное с закладной рамой, комплект | 2 |
| Шкаф управления с кабелями соединительными, комплект | 1 |
| Датчик измерения усилия на педали тормоза, штук | 1 |
| Техническая документация (паспорт, РЭ на стенд), комплект | 1 |
| Программа Stentor Mobile для работы со смартфоном | 1 |
| Устройство калибровочное, комплект | 1 |
| Система имитации нагрузки на ось, комплект | 1 |
Мобильный STENTOR
Поставляется с первичной метрологической поверкой при выпуске из производства.
Срок поставки: 60 календарных дней с момента оплаты.
Условия поставки: EXW Челябинск, бесплатная доставка до транспортной компании.
Гарантия: 24 месяца с момента поставки.
Стационарный STENTOR
Поставляется с первичной метрологической поверкой при выпуске из производства.
Срок поставки: 90 календарных дней с момента оплаты.
Условия поставки: EXW Челябинск, бесплатная доставка до транспортной компании.
Гарантия: 12 месяцев с момента поставки.
Документы и программное обеспечение
Программное обеспечение Stentor Mobile предназначено для работы с тормозными стендами STENTOR в операционной системе Android. Программа Stentor Board предназначена для работы в Windows и обеспечивает прием, обработку и хранение результатов измерений.
