Назначение

Стенд силовой тормозной STENTOR-16S/20S предназначен для измерения параметров и оценки показателей эффективности рабочей, резервной и стояночной тормозных систем транспортных средств, в том числе легковых, грузовых автомобилей, автобусов, автопоездов, автомобильной спецтехники с максимальной нагрузкой на ось до 16/20 тонн.

Стенд используется испытательными лабораториями, станциями техосмотра для технического осмотра и контроля транспортных средств, автосервисами, пассажирскими автотранспортными предприятиями, предприятиями, осуществляющими грузовые перевозки для контроля автотранспортных средств перед выпуском на линию (маршрут), надзорными органами для осуществления инспекционного контроля.

Стенд может использоваться, как самостоятельно, так и в составе комплексных диагностических линий.

Стенд сертифицирован по требованиям технических регламентов Таможенного Союза, внесен в Государственный реестр средств измерения России.

 Принцип действия, измеряемые параметры

Принцип действия стенда заключается в принудительном вращении с заданной скоростью колес диагностируемой оси автомобиля и измерении усилий, возникающих при торможении автомобиля на стенде.

Стенд оснащен встроенной системой взвешивания транспортных средств, системой блокировки двигателей привода и датчиком для измерения силы, создаваемой на органах управления тормозной системой. Стенд может быть укомплектован устройством измерения давления в контуре пневматической тормозной системы.

Диагностируемые данные:

• тормозные силы, развиваемые каждым колесом автомобиля;
• усилие прокручивания незаторможенных колес;
• овальность барабанных и эксцентриситет дисковых тормозов;
• тормозные силы, развиваемые основной, стояночной и резервной тормозной системой;
• нагрузка на ось автомобиля;
• удельная тормозная сила (расчет);
• усилия, прикладываемые к органу управления тормозными системами;

Описание работы

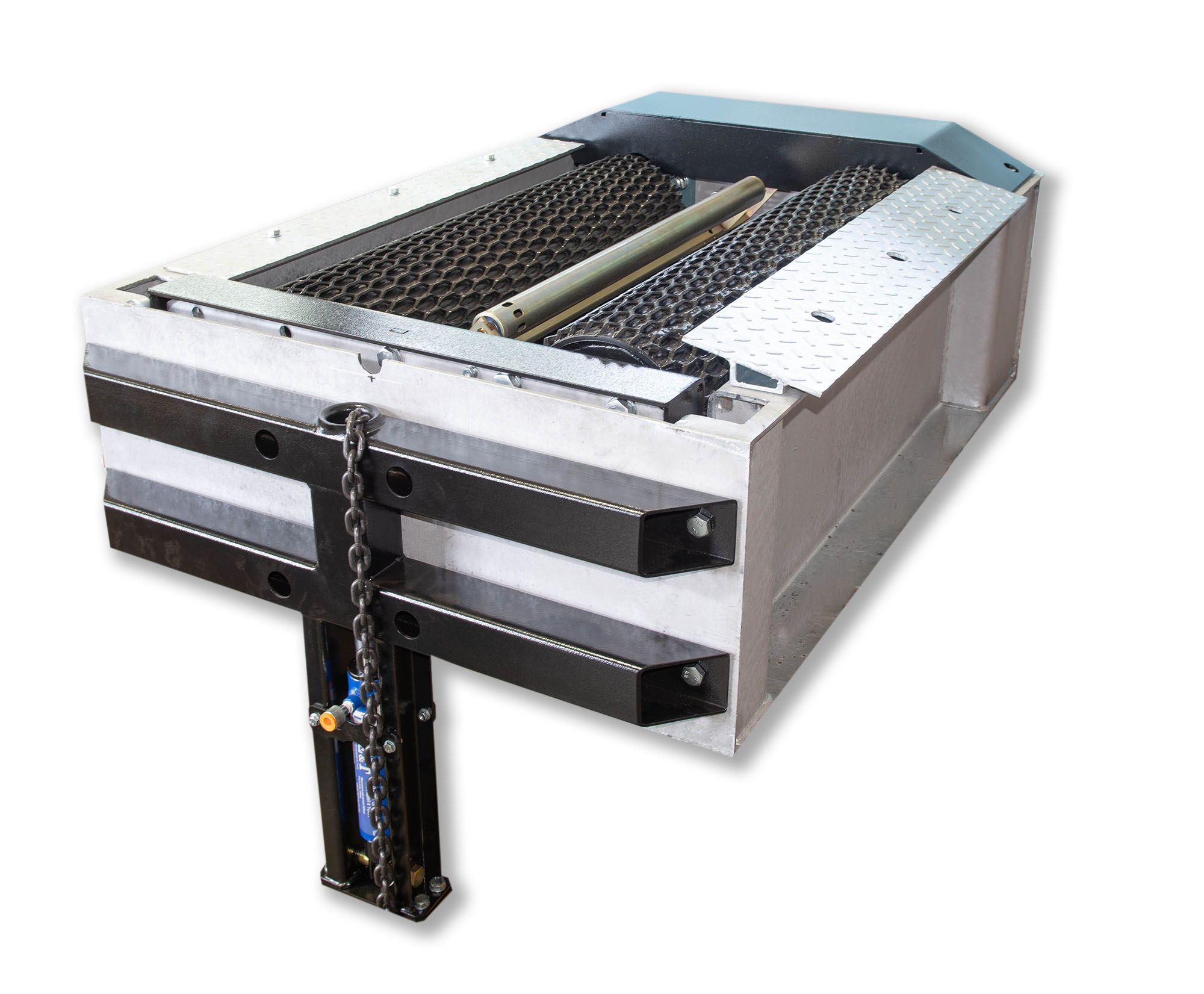

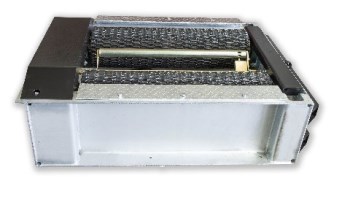

Конструктивной основой стенда является два опорных устройства, состоящих из блока роликов. Привод роликов осуществляется от мотор-редуктора. При торможении диагностируемого автомобиля на стенде, возникающие усилия воспринимаются силоизмерительными датчиками. Сигналы с датчиков поступают в блок управления стендом, обрабатываются и передаются на персональный компьютер. Стенд оснащен устройством взвешивания оси автомобиля.



Стенд устанавливается на осмотровой яме. Расположение задних опорных роликов выше передних значительно уменьшает вероятность выталкивания автомобиля со стенда в процессе испытаний и повышает стабильность измерений. Электромагнитная блокировка тормозных роликов стенда делают въезд и съезд автомобиля на стенд легким и удобным.

Ролики всех стендов оснащены износостойким покрытием, предназначенным для шипованной и нешипованной резины.

В конструкции стенда используются комплектующие ведущих мировых производителей. Металлоконструкция стенда полностью оцинкована методом горячего цинкования.

Стенд может быть интегрирован в состав любых диагностических линий.

Датчик измерения усилия на педали тормоза	Пульт дистанционного управления	Табло информационное светодиодное ФОТОН-СТ



Технические характеристики стенда

Характеристика	STENTOR-16S	STENTOR-20S
Тип исполнения	Стационарный	Стационарный
Максимальная нагрузка на ось, тонн	16	20
Диапазон измерений тормозной силы, кН	0,1÷42	0,1÷60
Погрешность измерений силы, %	±3
Диапазон измерений нагрузки на ось, кН	0,5÷160	0,5-200
Погрешность измерений нагрузки на ось, %	±3
Диапазон измерений сил, прикладываемых к органам управления, Н	20÷1000
Погрешность измерений сил, прикладываемых к органам управления, %	±7
Габаритные размеры каждого блока (с закладной рамой) ДхШхВ, мм, не более	1400х1000х700
Диаметр ролика, мм	260
Допустимая ширина колесной базы ТС, мм	800÷2800
Диапазон рабочих температур, °С	от минус 20 до + 50
Электропитание, В	380
Потребляемая мощность, кВт, не более	22	30
Тип связи стенда с пультом управления	Радиоканал
Интерфейс для связи с ПК и смартфоном	Bluetooth / WiFi
Межповерочный интервал, мес	12
Гарантия, мес.	12



Система имитации нагрузки на ось

В соответствии с Межгосударственным стандартом ГОСТ 33670–2015 "Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия» (Таблица А.5) тормозные стенды для испытательных лабораторий должны быть оборудованы системой имитации нагрузки на ось, предназначенной для дополнительного нагружения (имитации груженого состояния) оси транспортного средства при проверке тормозной системы.

Аналогичное требование к тормозным стендам предъявляет и недавно вступивший в силу ГОСТ Р 59889–2021 «Транспортные средства Внесение изменений в конструкцию транспортных средств, находящихся в эксплуатации. Технические требования, технический контроль и методы испытаний», а также стандарт ISO-21069 «Дорожные транспортные средства. Диагностика тормозных систем на транспортных средствах с максимальной санкционированной полной массой свыше 3,5 тонн с использованием роликового тормозного стенда».

 Все тормозные стенды серии STENTOR в соответствии с сертификатом средств измерений № 83231–81, выданным Федеральным агентством по техническому регулированию и метрологии могут быть укомплектованы системой имитации нагрузки на ось. Эта система входит в базовый комплект поставки стендов для испытательных лабораторий. Данный функционал имеется только у стендов серии STENTOR и отсутствует у стендов других российских производителей.

 Система представляет собой конструкцию, устанавливаемую в тормозной стенд и состоящую из гидроцилиндров, гидравлического насоса и измерительного датчика. Притяжение измеряемой оси к роликам стенда происходит через специальные стропы, закрепленные к штокам гидроцилиндров, которые сжимаясь, имитируют дополнительное нагружение транспортного средства, величина которого передается в контроллер стенда непосредственно через датчики веса.

 Технические характеристики системы

Наименование характеристики	Показатель
Типы диагностируемых транспортных средств	Легковые, грузовые автомобили и автобусы
Имитируемая нагрузка на ось, не более, тонн	10
Максимальное давление в гидросистеме, не более, бар	800



Базовый комплект поставки системы

Наименование	Ед. измер.	Количество
Гидроцилиндр с установочной металлоконструкцией	штук	2
Рукава высокого давления	комплект	1
Насос гидравлический	штук	1
Крепления притяжные	комплект	1

Базовая комплектация стенда для испытательных лабораторий

Наименование	Количество
1. Устройство опорное с закладной рамой, комплект	2
2. Шкаф управления с кабелями соединительными, комплект	1
3. Датчик измерения усилия на педали тормоза, штук	1
4. Техническая документация (паспорт, РЭ на стенд), комплект	1
5. Программа Stentor Mobile для работы со смартфоном	1
6. Устройство калибровочное, комплект	1
7. Система имитации нагрузки на ось, комплект	1

Примечание

Стенд поставляется с первичной метрологической поверкой при выпуске из производства.

 Срок поставки: 90 календарных дней с момента оплаты.

Условия поставки: EXW Челябинск, бесплатная доставка до транспортной компании.

 Гарантия: 12 месяцев с момента поставки.



ПО для стенда

Программное обеспечение «Stentor Board» предназначено для работы с тормозными стендами типа Stenor в операционной системе Windows и обеспечивает прием, обработку и хранения и результатов измерений .

Скачать:

- Руководство пользователя

- Установочный файл
