Назначение

Стенд силовой тормозной STENTOR-16М/20М предназначен для измерения параметров и оценки показателей эффективности рабочей, резервной и стояночной тормозных систем транспортных средств, в том числе легковых, грузовых автомобилей, автобусов, автопоездов, автомобильной спецтехники с максимальной нагрузкой на ось до 16/20 тонн.

Стенд используется испытательными лабораториями, станциями техосмотра для технического осмотра и контроля транспортных средств, автосервисами, пассажирскими автотранспортными предприятиями, предприятиями, осуществляющими грузовые перевозки для контроля автотранспортных средств перед выпуском на линию (маршрут), надзорными органами для осуществления инспекционного контроля.

Стенд может использоваться, как самостоятельно, так и в составе комплексных диагностических линий.

Стенд сертифицирован по требованиям технических регламентов Таможенного Союза, внесен в Государственный реестр средств измерения России.



Принцип действия, измеряемые параметры

Принцип действия стенда заключается в принудительном вращении с заданной скоростью колес диагностируемой оси автомобиля и измерении усилий, возникающих при торможении автомобиля на стенде.

Стенд оснащен встроенной системой взвешивания транспортных средств, системой блокировки двигателей привода и датчиком для измерения силы, создаваемой на органах управления тормозной системой. Стенд может быть укомплектован устройством измерения давления в контуре пневматической тормозной системы.

Диагностируемые данные:

  • тормозные силы, развиваемые каждым колесом автомобиля;
  • усилие прокручивания незаторможенных колес;
  • овальность барабанных и эксцентриситет дисковых тормозов;
  • тормозные силы, развиваемые основной, стояночной и резервной тормозной системой;
  • нагрузка на ось автомобиля;
  • удельная тормозная сила (расчет);
  • усилия, прикладываемые к органу управления тормозными системами;

Описание работы

Конструктивной основой стенда является опорное устройство, состоящее из двух блоков роликов. Привод роликов осуществляется от мотор-редукторов. При торможении диагностируемого автомобиля на стенде, возникающие усилия воспринимаются силоизмерительными датчиками. Сигналы с датчиков поступают в блок управления стендом, обрабатываются и передаются на персональный компьютер. Стенд оснащен устройством взвешивания оси автомобиля.

stentor 16m 1

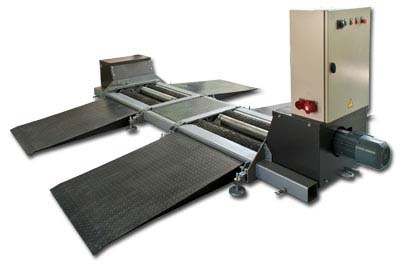

Мобильный стенд STENTOR-16M/20М в рабочем положении



Низкий профиль рабочей зоны высотой 160 мм, электромагнитная блокировка тормозных роликов и удобные пандусы стенда делают въезд и съезд автомобиля на стенд легким и удобным. Благодаря сочетанию этих качеств стенд идеально подходит для тестирования автомобилей с низким клиренсом без угрозы повреждения деталей автомобиля.

Ролики всех стендов оснащены износостойким покрытием, предназначенным для шипованной и нешипованной резины.

В конструкции стенда используются комплектующие ведущих мировых производителей.

Стенд может быть интегрирован в состав любых диагностических линий.


3.png 4.png 6.png

Датчик измерения усилия на педали тормоза

Пульт дистанционного управления

Табло информационное светодиодное ФОТОН-СТ



Технические характеристики стенда



Характеристика

STENTOR-16М

STENTOR-20М

Тип исполнения

Мобильный

Мобильный

Максимальная нагрузка на ось, тонн

16

20

Диапазон измерений тормозной силы, кН

0,1÷42

0,1÷60

Погрешность измерений силы, %

±3

Диапазон измерений нагрузки на ось, кН

0,5÷160

0,5-200

Погрешность измерений нагрузки на ось, %

±3

Диапазон измерений сил, прикладываемых к органам управления, Н

20÷1000

Погрешность измерений сил, прикладываемых к органам управления, %

±7

Габариты рабочей зоны ДхШхВ, мм, не более

3000х3400х200

Диаметр ролика, мм

155

Допустимая ширина колесной базы ТС, мм

800÷2800

Диапазон рабочих температур, °С

от - 20 до + 50

Электропитание, В

380

Потребляемая мощность, кВт, не более

8

12

Тип связи стенда с пультом управления

Радиоканал

Интерфейс для связи с ПК и смартфоном

Bluetooth / WiFi

Межповерочный интервал, мес

12

Гарантия, мес.

12

Мобильность стенда

Для перемещения стенда «STENTOR-16M/20М» оборудован съемными колесами.

Стенд может с легкостью перемещаться силами одного человека.



Перемещение стенда силами одного человека



Конструкция универсального мобильного тормозного стенда «STENTOR-16M/20М» позволяет использовать стенд в любом удобном месте, в том числе и под открытым небом. Рама и пандусы съезда полностью оцинкованы.

В случае необходимости универсальный мобильный тормозной стенд «STENTOR‑16M/20М» транспортируется на легковом автоприцепе и приводится в рабочее состояние за десять минут силами одного - двух человек без применения спецтехники и грузоподъемных механизмов.

stentor 16m 2

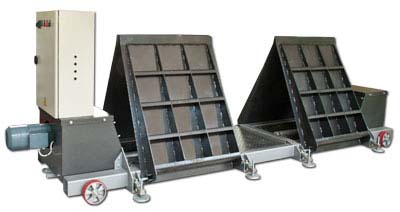

Мобильный стенд STENTOR-16M в сложенном положении



Благодаря напольному исполнению мобильный стенд не требует проведения фундаментных работ и не предполагает наличие приямков и фундаментов для установки. В отличие от стационарно устанавливаемого оборудования, обладая минимальными габаритами в транспортном положении, после проведения диагностики стенд может быть перемещен с рабочей площадки, храниться в транспортном положении в любом удобном месте, в том числе и в неотапливаемых помещениях. В сложенном состоянии стенд занимает площадь 4 кв.м.

Система имитации нагрузки на ось

В соответствии с Межгосударственным стандартом ГОСТ 33670–2015 "Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия» (Таблица А.5) тормозные стенды для испытательных лабораторий должны быть оборудованы системой имитации нагрузки на ось, предназначенной для дополнительного нагружения (имитации груженого состояния) оси транспортного средства при проверке тормозной системы.

Аналогичное требование к тормозным стендам предъявляет и недавно вступивший в силу ГОСТ Р 59889–2021 «Транспортные средства Внесение изменений в конструкцию транспортных средств, находящихся в эксплуатации. Технические требования, технический контроль и методы испытаний», а также стандарт ISO-21069 «Дорожные транспортные средства. Диагностика тормозных систем на транспортных средствах с максимальной санкционированной полной массой свыше 3,5 тонн с использованием роликового тормозного стенда».

 Все тормозные стенды серии STENTOR в соответствии с сертификатом средств измерений № 83231–81, выданным Федеральным агентством по техническому регулированию и метрологии могут быть укомплектованы системой имитации нагрузки на ось. Эта система входит в базовый комплект поставки стендов для испытательных лабораторий. Данный функционал имеется только у стендов серии STENTOR и отсутствует у стендов других российских производителей.

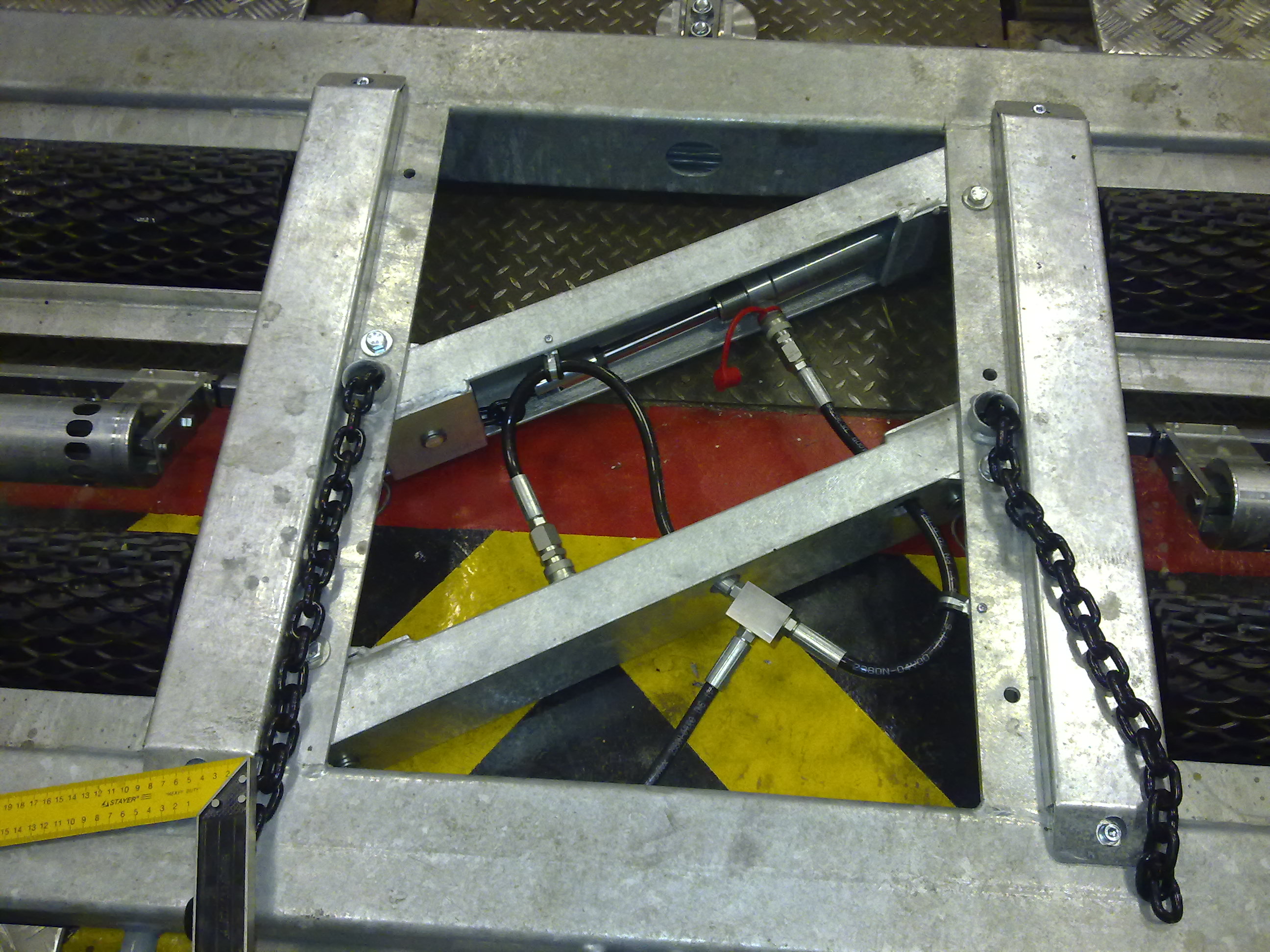

 Система представляет собой конструкцию, устанавливаемую в тормозной стенд и состоящую из гидроцилиндров, гидравлического насоса и измерительного датчика. Притяжение измеряемой оси к роликам стенда происходит через специальные стропы, закрепленные к штокам гидроцилиндров, которые сжимаясь, имитируют дополнительное нагружение транспортного средства, величина которого передается в контроллер стенда с помощью датчика давления.

 Технические характеристики системы

Наименование характеристики

Показатель

Типы диагностируемых транспортных средств

Легковые, грузовые   автомобили и автобусы

Имитируемая нагрузка на ось, не более, тонн

10

Максимальное давление в гидросистеме, не более, бар

800



Базовый комплект поставки системы

Наименование

Ед. измер.

Количество

Гидроцилиндр с установочной металлоконструкцией

штук

2

Рукава высокого давления

комплект

1

Насос гидравлический

штук

1

Измерительный датчик с кабелем

штук

1

Крепления притяжные

комплект

1



Базовая комплектация стенда для испытательных лабораторий

Наименование

Количество

1. Устройство опорное со шкафом управления, комплект

1

2. Рычаг для перемещения стенда, штук

1

3. Пандус въездной, штук

4

4. Датчик измерения усилия на педали тормоза, штук

1

5. Техническая документация (паспорт, РЭ на стенд), комплект

1

6. Программа Stentor Mobile для работы со смартфоном

1

7. Устройство калибровочное, комплект

1

8. Система имитации нагрузки на ось, комплект

1

Примечание

Стенд поставляется с первичной метрологической поверкой при выпуске из производства.

Срок поставки: 60 календарных дней с момента оплаты.

Условия поставки: EXW Челябинск, бесплатная доставка до транспортной компании.

Гарантия: 24 месяца с момента поставки
